Малая ГАЭС на Окинаве

[saiga20k.livejournal.com]

Как правило, гидроаккумулирующая электростанция (ГАЭС) ассоциируется с чем-то масштабным, классический пример — Загорская ГАЭС мощностью 1200 МВт. Есть конечно и исключения, такие как первая в России Кубанская ГАЭС, но это особый случай, у нее очень специфический режим работы и она фактически является не ГАЭС, а насосной станцией с обратимыми гидроагрегатами. Сегодня же мы расскажем о полноценной ГАЭС очень интересной конструкции мощностью всего 31,4 МВт, расположенной на японском острове Окинава.

Напомним, что ГАЭС нужны для повышения надежности и эффективности работы энергосистемы. В период пониженного спроса на электроэнергию (например, ночью) ГАЭС ее потребляет, закачивая воду в верхний бассейн, а в пиковые часы (утром и вечером) срабатывает вниз, вырабатывая электричество. Кроме того, ГАЭС может почти мгновенно увеличить выдаваемую мощность в случае каких-либо аварий в энергосистеме, не допуская отключений потребителей.

В замкнутых островных энергосистемах, основу энергетики которых обычно составляют тепловые станции, ГАЭС особенно необходимы, ведь они не могут решать проблемы неравномерности выработки и потребления электроэнергии путем ее перераспределения в другую часть страны. С другой стороны, небольшой размер островной энергосистемы определяет и небольшой размер требующейся ГАЭС.

Место расположения ГАЭС Okinawa

Окинава — крупнейший курорт Японии, и надежность энергоснабжения тут очень важна, что и предопределило решение о строительстве ГАЭС. Но сразу возник вопрос о расположении верхнего и нижнего бассейна, найти подходящие площадки на самом острове, с необходимым перепадом высот и обеспеченные водой оказалось непросто. В связи с этим было предложено оригинальное решение — в качестве нижнего бассейна использовать океан. Разумеется, при этом вся ГАЭС должна работать на морской воде, что предъявляет особые требования к оборудованию станции. Но японцев это не смутило, и в 1991-96 годах ГАЭС была построена.

Как же устроена ГАЭС Okinawa?

На этих схемах мы видим все основные сооружения станции. ГАЭС подземная, машинный зал заглублен на 25 м под уровень нижнего бьефа (океана) — это типичное решение, обеспечивающее более комфортные с точки зрения кавитационной устойчивости режимы работы насос-турбин. С верхним бассейном и океаном машинный зал соединен тоннелями общей длиной 543 м. Верхний бассейн расположен на крутом берегу острова, он полностью искусственный, оборудован эффективной гидроизоляцией, препятствующей попаданию морской воды в почву. Площадь бассейна 3 га, объем 564 тыс. м3. Принятая конструкция станции позволила обеспечить расчетный напор 136 м при расходе 26 м3/с.

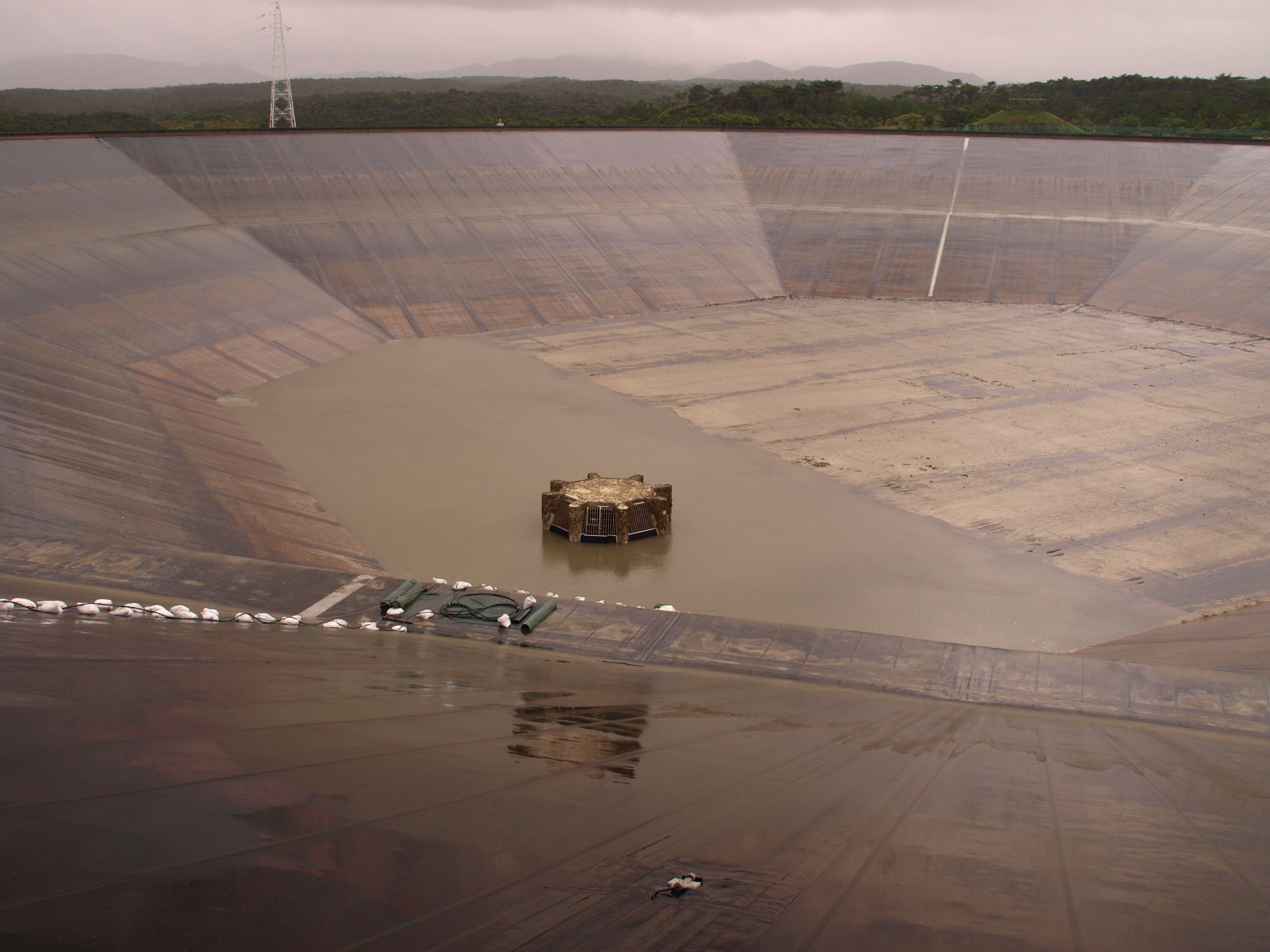

Осушенный верхний бассейн. Фото отсюда

Особое внимание при строительстве было уделено вопросам защиты окружающей среди. Принятая компоновка сама по себе обусловила минимальное воздействие на экосистему, плюс к этому со стройплощадки были переселены животные и растения, после завершения строительства проведена рекультивация территории с высадкой 30 тысяч саженцев и восстановлением нарушенной сети ручьев.

При подготовке публикации использована информация и большинство изображений взяты из материалов «Сборника инновационных решений по сохранению биоразнообразия для гидроэнергетического сектора», подготовленного эколого-проектной компанией «ЭкоИнжиниринг» по заказу Проекта ПРООН/ГЭФ — Минприроды России.

Comments

[kokec.livejournal.com]

Как-то тухленько. Пару поверхностных картинок и ноль технической информации.

[pyka-npu3paka.livejournal.com]

Экономическую эффективность огласите, плиз. Стоимость закачки воды в бассейн и разницу в стоимости электроэнергии в дневные и ночные часы по их тарифам.

[capitainelesang.livejournal.com]

экономическую эффективность чего?
данной конкретной ГАЭС или ГАЭС вообще? :)) если второе, то погуглите что ли...

[pyka-npu3paka.livejournal.com]

Данной конкретной. То, что ГАЭС могут быть и убыточны я и так знаю.

[saiga20k.livejournal.com]

Экономика ГАЭС складывается не только (а часто и не столько) на разнице цен днем/ночью. Это еще и аварийный маневренный резерв мощности, позволяющий избежать перебоев в энергоснабжении, и экономия топлива на тепловых электростанциях, и поддержание частоты в энергосистеме - то, что называется системными услугами. В конкретной ситуации на Окинаве - предполагаю, что там один поставщик электроэнергии и ГАЭС нужна для балансировки энергосистемы, эксплуатационные затраты скорее всего идут в общий тариф.

[jr0.livejournal.com]

Спасибо, занятный проект.

[military-museum.livejournal.com]

Спасибо, интересно.

[v-chumakov.livejournal.com]

Такую же ГАЭС неплохо бы построить в Крыму.

[50-for-smell.livejournal.com]

Ох как пригодилася бы там сейчас Крымская АЭС.. даже с одним реактором...

[saiga20k.livejournal.com]

Да, как раз ГАЭС на морской воде в Крыму смотрелась бы очень интересно.

[v-chumakov.livejournal.com]

Так у японцев тоже на морской воде и горы в Крыму есть.

[saiga20k.livejournal.com]

Ну да, условия похожи. В Крыму горы и дефицит пресной воды, так что ГАЭС на морской воде там выглядит оптимальным решением.

[gans-gunner.livejournal.com]

Были бы у бабушки гениталии, то она была бы дедушкой =)

[ezyk091978.livejournal.com]

Интересный проект. А за сколько может сработаться бассейн?

[saiga20k.livejournal.com]

Давайте прикинем. При расходе 26 м3/с весь объем в 564 000 м3 сольется за 6 часов.

[ezyk091978.livejournal.com]

Ясно, спасибо.

[tanknz.livejournal.com]

Очень интересно...

[l0vecraft-myid.livejournal.com]

Как попадает вода в верхний бассейн?

[logicandscience.livejournal.com]

Ночью на дешевой электроэнергии закачивает, днем в пики потребления сливает...

[l0vecraft-myid.livejournal.com]

мерси.

[22sobaki.livejournal.com]

>Площадь бассейна 3 га, объем 59 млн м3

Тут нет ошибки? Какая-то бешеная глубина получается.

[saiga20k.livejournal.com]

Да, ошибка в источнике. Перепроверил и исправил.

[isinda-bubuev.livejournal.com]

падазреваю при работе в басейне над сливом мощная воронка кружится,
и якудза в нее предателей сбрасывает надежно и эстетично без всяких
бетоно-тазиков, веревок, мешков и пр.

[saiga20k.livejournal.com]

Вряд ли. Там наверняка сороудерживающие решетки в водоприемнике, чтобы всякий мусор не повреждал ткурбины.

[juray.livejournal.com]

Про Кубанскую ГАЭС - вашу формулировку можно понять как "её специфичность заключается в обратимых агрегатах". Но это ведь не так.

Если я правильно понимаю суть понятия ГАЭС - это и есть сочетание закачки насосом наверх и генерации при сливе, и какая принципиальная разница - в одном агрегате эти функции совмещены или в раздельных?

И по вашей же ссылке о Кубанской ГАЭС говорится, не что она "фактически является насосной..." а "когда ввели в эксплуатацию, называли ее «обратимая насосная станция»" . И что её специфичность отнюдь не в агрегатах, а в функции сезонного регулирования работы всего каскада Кубанских ГЭС - то есть она таки действительно больше насосная станция, чем ГАЭС. Но чтоб это понять, пришлось пройти по ссылке и внимательно перечитать материал.

[saiga20k.livejournal.com]

Да, все верно, Кубанская ГАЭС не выполняет обычной функции ГАЭС, ее задача - сезонное регулирование в Большом Ставропольском канале, с попутной выработкой электроэнергии в цикле закачки воды в Кубанское водохранилище.
